CONDUCTORES (CABLES Y/O ALAMBRES)

CONDUCTORES

En las instalaciones eléctricas residenciales los elementos que proveen las trayectorias de circulacion de la corriente eléctrica son conductores o alambres forrados con un material aislante, desde luego qie el material aislante en no conductor. En las instalaciones eléctricas para vivienda es decir de baja tensión los conductores mas comunes son aquellos cuyos voltajes de operacion no excedan a 1000 volts, entre conductores o hasta 600 volt a tierra.
Los conductores eléctricos en nuestro país básicamente se fabrican con Cobre, Cobre - Acero y
aleaciones de Aluminio.

Las normas colombianas y americanas que los cobijan son las siguientes

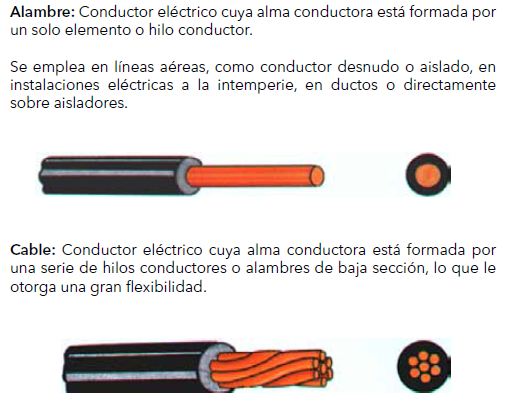

Tipos de alambres

Alambre: Conductor eléctrico cuya alma conductora está formada por un solo elemento o hilo conductor. Se emplea en líneas aéreas, como conductor desnudo o aislado, en instalaciones eléctricas a la intemperie, en ductos o directamente sobre aisladores.

El Material Conductor:

La Ampacidad está afectada por la resistividad; a mayor resistividad menos ampacidad para un calibre dado. Así el aluminio 1350 necesita un área aproximadamente 64% mayor que la del cobre; sin embargo en los calibres mayores, por razón del efecto pelicular, mayor en los conductores de cobre que en el aluminio, la desventaja por resistividad de este último material se puede disminuir solo a un 20%.

Tamaño del Conductor:

La Ampacidad varía con el área transversal: a mayor área mayor ampacidad. Sin embargo, esta relación no es lineal debido al efecto pelicular y al efecto de proximidad cuando dos o más conductores están cercanos. Desde un punto de vista teórico, los conductores cableados y los sólidos de igual calibre varían un poco en su ampacidad, ocasionada por la oxidación pelicular que se presenta en cada alambre del conductor cableado, lo cual se traduce en que la corriente eléctrica debe recorrer una mayor distancia por unidad de longitud, debido al camino helicoidal que debe hacer cada alambre cableado, lo cual da como resultado práctico una resistencia equivalente mayor en el conductor cableado que en el sólido.

Muchos de los cables eléctricos fabricados en esta década hacen uso del conductor cableado; existen
ciertas consideraciones prácticas que deben conocerse:

1). La flexibilizad del conductor cableado, es mayor que en un alambre sólido de calibre equivalente.
2). La vida del conductor cableado es mayor que la del conductor sólido de igual calibre en lo
pertinente a los esfuerzos de conexión.
3). El daño en la super cié generalmente es menos serio que en el conductor sólido.

Los conductores utilizados normalmente en equipo electrónicos tienen 7, 10, 16, 19, 26 ó más
alambres cableados siendo 7 y 1 9 las construcciones generalmente más aceptadas. Para cualquier
calibre dado, a mayor número de alambres cableados, más flexible es el conductor y más cara resulta
su fabricación.
El cableado en si, impone ciertos cambios en el alambre a saber:
1). Endurecimiento con un pequeño cambio en la resistividad.
2). Estiramiento con pequeños cambios en el área y la resistencia.
3). Caminos helicoidales de los alambres con incrementos en el peso y resistencia.

Tipos de Cableado:
Cableado en Haz. Compuesto de cualquier número de alambres de igual diámetro, retorcidos en la misma dirección sin atender al arreglo geométrico. Este cableado es el menos homogéneo en sección
transversal debido a la tendencia que tiene cada alambre de montarse uno encima del otro y emigrar
de una capa a la otra durante el cableado.

Cableado concéntrico verdadero: Compuesto de un alambre central rodeado por una o más capas de alambres con trayectoria helicoidal, cada capa con sentido de cableado inverso y con mayor paso en cada una de ellas sucesiva mente.
Cableado concéntrico con igual paso entre capas: Igual al anterior pero sin variar el paso de cada capa.
Cableado concéntrico unidireccional: Igual que el cableado concéntrico verdadero, excepto que las capas están cableadas en un solo sentido.
Cableado concéntrico unidireccional y paso igual: Idéntico al anterior excepto que el paso es igual en cada capa.
Cableado en cuerda: Compuesto de grupos de alambres cableados en cualquiera de las formas arriba indicadas, reunidos en una con guración de cableado verdaderamente concéntrico.


En el RETIE, Artículo 17 Numeral 1 Alambres y Cables, se establecen requisitos esenciales que
deben cumplir los conductores eléctricos; es interesante el hecho de que para alambres y cables desnudos de cobre y aluminio se establecen dos sistemas de calibres, el americano (AWG1 y kcmil2) y el sistema de calibres métricos en mm2.

CALIBRES DE CONDUCTORES.

Los calibres de conductores dan una idea de la sección o diámetro de los mismos y se designa usando el sistema norteamericano. /AWG) por medio de un  medio de un número al cual se hace referencia, a sus otras características como son diámetro área, resistencia, etc..., la eqivalencia en mm2 del área se debe hacer en forma independencia de la designacion usada por la America wire  Gage


LA SIGUIENTE IMAGEN DA UNA IDEA DE LOS TAMAÑOS DE LOS CONDUCTORES SIN AISLAMIENTO.

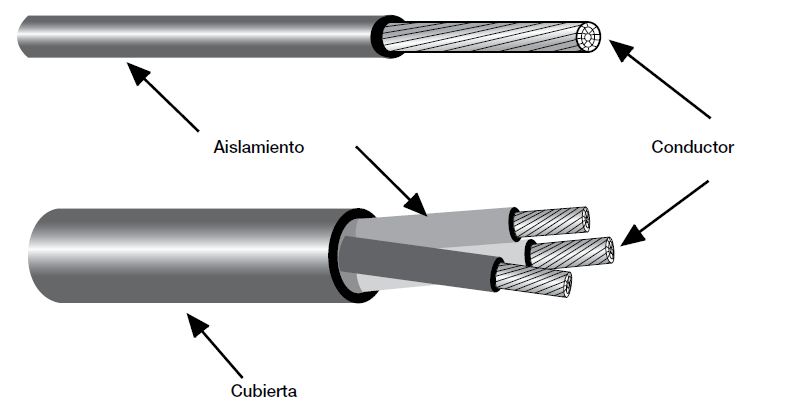

El conductor eléctrico, que es el elemento por el que circula la corriente eléctrica: es de cobre suave

y puede tener diferentes flexibilidades:

•  Rígida: Conductor formado por un alambre.
• Semiflexible: Conductor formado por un cable (cableado clase B o C).
•  Flexible: Conductor eléctrico formado por un cordón (clase I en adelante).

•  El aislamiento, cuya función principal es la de soportar la tensión aplicada y separar al conductor eléctrico energizado de partes puestas a tierra; es de un material generalmente plástico a base de policloruro de vinilo (PVC). Este aislamiento puede ser de tipo termofijo a base de etileno-propileno(EP) o de polietileno de cadena cruzada (XLP).

Existe una amplia de aislamientos para conductores para satisfaces los requerimientos de las distintas aplicaciones. Estos tipos de aislamientos están diseñados sobre una forma estandar y todos los cables están marcados con información sobre su tamaño ya sea expresado en AWG o KCMIL, su voltaje y su tipo de aislamiento.

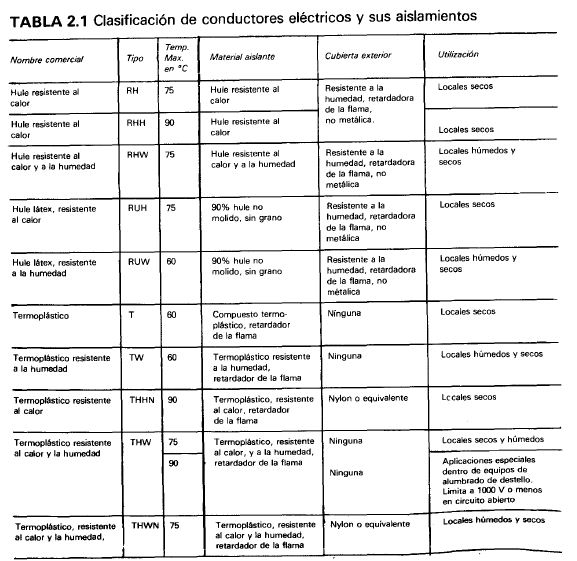

El aislamiento de los cables se designa como:

• A= aislamiento de asbesto
• MI=aislamiento mineral
• R=aislamiento de hule
• SA=aislamientos de silicio-asbesto
• T=aislamiento termoplastico
• V=aislamiento de cabray barnizado
• X=aislamiento de polímero sintético barnizado

Los cables también se designa por un medio de operación como:

H=resistente al calor 75°c

HH=resistente al calor hasta 90°c

si no hay designación, significa 60°

W= resistente a la humedad

UF= para uso subterraneo

• • Una cubierta externa, cuya función es la de proteger al cable de factores externos (golpes, abrasión, etc.) y ambientales (lluvia, polvo, rayos solares, etc.). Normalmente esta cubierta externa es de policloruro de vinilo (PVC) y se aplica en cables multiconductores.

Los Alambres THHN/THWN son usados especialmente en instalaciones eléctricas residenciales. Para proyectos eléctricos comerciales e industriales, los Alambres y Cables THHN/THWN CENTELSA son utilizados para alambrado eléctrico en instalaciones, en circuitos alimentadores y ramales y redes interiores secundarias industriales, conexiones de tableros, salidas de motores y sistemas generales de distribución de energía por bandejas o ductos.
